Ancho total
50.75 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
33.2 kN
Capacidad de carga estática básica
21.6 kN
Carga límite de fatiga
0.915 kN
Distancia del centro entre los agujeros para tornillos
105 mm
Diámetro de los tornillos de fijación
14 mm
Diámetro del agujero
40 mm
DIÁMETRO DEL EJE
40 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
1.93 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar
Tipo de soporte
Con pestaña
Velocidad límite
3 400 r/min
Ancho del aro interior
35 mm
Tipo de agujero
Cónico
Longitud total
137 mm
Aro de asiento de caucho
Sin
Diámetro exterior de la tuerca de fijación
65 mm
Elemento de retención, aro interior
Manguito de fijación
Ancho del rodamiento, total
34.9 mm
Ancho total del soporte
38 mm
Diámetro del agujero del tornillo de fijación
16 mm
Herramienta de montaje asociada
HN 9
Llave asociada
HN 9
Sellado, unidad
Tapa lateral opcional
Ancho de la pestaña
16 mm
Ancho total del rodamiento
34.9 mm
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
28.75 mm
Ancho del soporte
38 mm

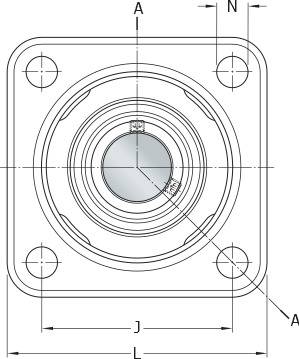

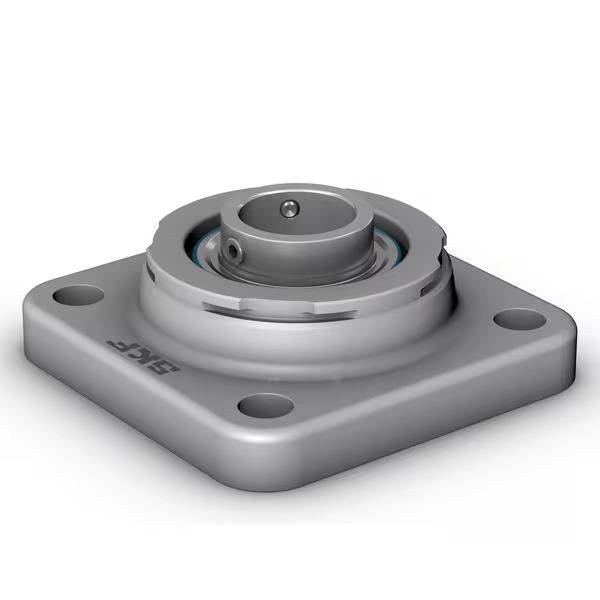

Tipo de soporte con pestaña
Cuadrada
Diámetro de la cabeza esférica de la boquilla engrasadora
6.6 mm
Diámetro exterior del aro interior
≈ ≈56.8 mm
Diámetro recomendado para los tornillos de fijación, mm
14 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.5625 in
Diámetro superior externo
108 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Parte que sobresale de la tapa lateral
26.5 mm
Posición axial de la rosca del soporte
26 mm
Rosca de la boquilla engrasadora
1/4-28 UNF
Rosca del soporte para boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7.94 mm
Tipo de sellado, rodamiento
Contacto estándar
Ancho del manguito
50 mm
Ángulo de apriete recomendado de la tuerca de fijación
110 °
