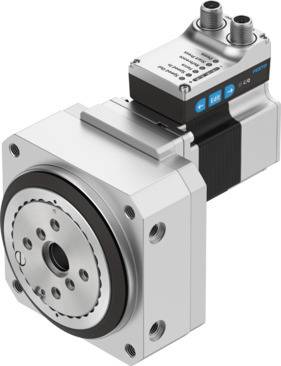

Aceleración angular
≤140 rad/s²
Alimentación eléctrica, distribución de conexiones
00995989
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, técnica de conexión
M12x1, codificación T según EN 61076-2-111
Alimentación eléctrica, tipo de conexión
Conector
Ángulo de paso con paso completo
1.8 grado
Ángulo de rotación
90°
180°
Cantidad de entradas lógicas digitales
2
Características de la entrada lógica
Configurable
Sin separación galvánica
Características de las salidas lógicas digitales
Configurable
Sin separación galvánica
Certificación
RCM
Clase de aislamiento
B
Clase de protección
III
Código de interfaz base
E8-55
Conformidad PWIS
VDMA24364-Zona III
Consumo de corriente máx.
5300 mA
Consumo máximo de corriente lógica
0.3 A
Corriente nominal
5.3 A
Corriente nominal del motor
5 A
Detección de posición
Encoder del motor
Entradas lógica de conmutación
NPN (conexión a negativo)
PNP (conexión a positivo)
Especificación entrada lógica
Según IEC 61131-2, tipo 1
Fluctuaciones de tensión admisibles
+/- 15 %
Forma constructiva
Actuador giratorio electromecánico
con actuador integrado
Con reductor integrado
Fuerza axial máx.
450 N
Fuerza radial máx.
550 N
Función de seguridad
Supervisión de la temperatura
Funciones adicionales
Interfaz de usuario
Detección integrada de posiciones finales
Grado de protección
IP40
Holgura torsional
0.2 grado
Humedad relativa del aire
0 - 85 %
Indicación
LED
Indicación de dispuesto para el funcionamiento
Diodo emisor de luz
Intensidad máxima, salidas lógicas digitales
100 mA
Interfaz de parametrización
IO-Link®
Interfaz de usuario
Interfaz lógica, distribución de conexiones
00992264
Interfaz lógica, número de contactos/hilos
8
Interfaz lógica, técnica de conexión
M12x1, codificación A según EN 61076-2-101
Interfaz lógica, tipo de conexión
Conector
Intervalo de mantenimiento
Lubricación de por vida
IO-Link®, ancho de datos de proceso IN
2 Bytes
IO-Link®, ancho de datos de proceso OUT
2 Bytes
IO-Link®, Communication mode
COM3 (230,4 kbaudios)
IO-Link®, compatibilidad con SIO-Mode
Sí
IO-Link®, contenido de datos de servicio IN
32 bits Force
32 bit Position (posición)
32 bit Speed (velocidad)
IO-Link®, contenido de los datos de proceso IN
State Device 1 bit
State In 1 bit
State Intermediate 1 bit
State Move 1 bit
State Out 1 bit
IO-Link®, contenido de los datos de proceso OUT
Move in 1 bit
Move out 1 bit
Quit Error 1 bit
Move Intermediate 1 bit
IO-Link®, duración mínima de ciclo
1 ms
IO-Link®, memoria de datos necesaria
500 byte
IO-Link®, número de puertos
1
IO-Link®, Port class
A
IO-Link®, tecnología de conexión
Conector
IO-Link®, versión de protocolo
Device V 1.1
Lógica de conmutación de las salidas
NPN (conexión a negativo)
PNP (conexión a positivo)
Longitud máx. del cable
15 m salidas
15 m entradas
20 m con funcionamiento IO-Link
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Margen de trabajo de la entrada lógica
24 V
Material de la brida
Aleación forjada de aluminio anodizado
Material del cuerpo
Aleación forjada de aluminio anodizado
Momento de giro máximo
5.6 Nm
Momento de inercia admisible de la masa
0.0164 kgm²
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la temperatura ambiente
Si la temperatura ambiente es superior a 30 °C, deberá respetarse una reducción de la potencia de 2 % por cada K.
Número de salidas lógicas digitales 24 V DC
2
Peso del producto
2304 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,1 °
Referenciación
Bloque de tope fijo positivo
Bloque de tope fijo negativo
Relación de reducción
7:1
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Resolución del transmisor de posición del rotor
16 bit
Revoluciones máx.
100 1/min
Símbolo
00997295
Símbolo KC
KC-CEM
Tamaño
32
Temperatura ambiente
0 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tensión nominal DC
24 V
Tiempo de conexión
100%
Tipo de fijación
Con rosca interior
Tipo de motor
Motor paso a paso
Tolerancia del ángulo de paso
±5 %
Transmisor de posición del rotor
Encoder absoluto, monovuelta
Transmisor de posición del rotor, principio de medición
Magnético
Velocidad "Speed Press"
2 m/s
Velocidad máx. con 90°
100 1/min
