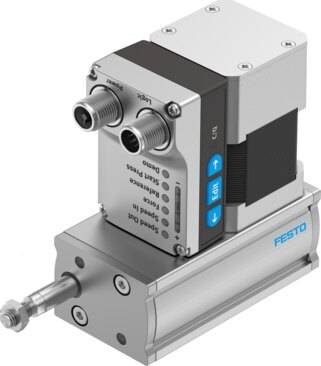

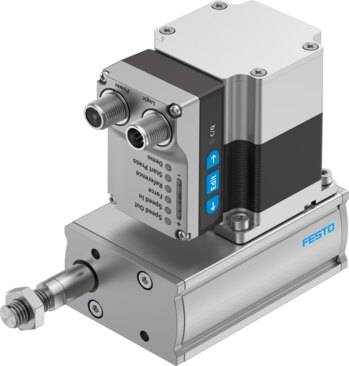

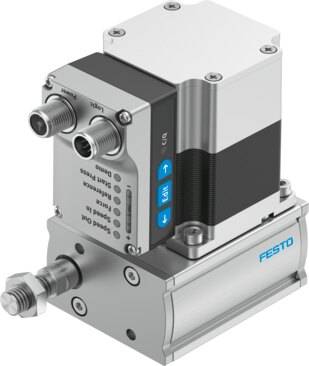

Aceleración máx.
9 m/s²
Alimentación eléctrica, distribución de conexiones
00995989
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, técnica de conexión
M12x1, codificación T según EN 61076-2-111
Alimentación eléctrica, tipo de conexión
Conector
Aumento masa móvil por 10 mm de carrera
9.75 g ... 36.9 g
Cantidad de entradas lógicas digitales
2
Características de la entrada lógica
Configurable
Sin separación galvánica
Características de las salidas lógicas digitales
Configurable
Sin separación galvánica
Carrera
10 mm ... 80 mm
Certificación
RCM
Clase de aislamiento
B
Clase de protección
III
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
32 mm/rev
Consumo de corriente máx.
5300 mA
Consumo máximo de corriente lógica
0.3 A
Corriente nominal
5.3 A
Detección de posición
Encoder del motor
Diámetro efectivo del piñón de accionamiento
10.18 mm
Dilatación de la correa dentada
0.375 %
División de la correa dentada
2 mm
Energía de impacto en las posiciones finales
0.016 J
Entradas lógica de conmutación
NPN (conexión a negativo)
PNP (conexión a positivo)
Especificación entrada lógica
Según IEC 61131-2, tipo 1
Extremo del vástago
Rosca exterior
Fluctuaciones de tensión admisibles
+/- 15 %
Forma constructiva
Con correa dentada
con actuador integrado
Fuerza de avance máx. Fx
150 N
Funciones adicionales
Interfaz de usuario
Detección integrada de posiciones finales
Grado de protección
IP40
Humedad relativa del aire
0 - 90 %
Indicación
LED
Indicación de dispuesto para el funcionamiento
Diodo emisor de luz
Intensidad máxima, salidas lógicas digitales
100 mA
Interfaz de parametrización
IO-Link®
Interfaz de usuario
Interfaz lógica, distribución de conexiones
00992264
Interfaz lógica, número de contactos/hilos
8
Interfaz lógica, técnica de conexión
M12x1, codificación A según EN 61076-2-101
Interfaz lógica, tipo de conexión
Conector
Intervalo de mantenimiento
Lubricación de por vida
IO-Link®, ancho de datos de proceso IN
2 Bytes
IO-Link®, ancho de datos de proceso OUT
2 Bytes
IO-Link®, Communication mode
COM3 (230,4 kbaudios)
IO-Link®, compatibilidad con SIO-Mode
Sí
IO-Link®, contenido de datos de servicio IN
Speed 32 bit
Position 32 bit
Force 32 bit
IO-Link®, contenido de los datos de proceso IN
State Device 1 bit
State In 1 bit
State Intermediate 1 bit
State Move 1 bit
State Out 1 bit
IO-Link®, contenido de los datos de proceso OUT
Move in 1 bit
Move out 1 bit
Quit Error 1 bit
Move Intermediate 1 bit
IO-Link®, duración mínima de ciclo
1 ms
IO-Link®, memoria de datos necesaria
500 byte
IO-Link®, número de puertos
1
IO-Link®, Port class
A
IO-Link®, tecnología de conexión
Conector
IO-Link®, versión de protocolo
Device V 1.1
Lógica de conmutación de las salidas
NPN (conexión a negativo)
PNP (conexión a positivo)
Longitud máx. del cable
15 m salidas
15 m entradas
20 m con funcionamiento IO-Link
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Margen de trabajo de la entrada lógica
24 V
Masa móvil
193 g ... 768 g
Masa móvil con carrera de 0 mm
188 g ... 473 g
Material de la correa dentada
Policloropreno con fibra de vidrio
Material de la tapa
Aleación forjada de aluminio anodizado
Material del cuerpo
Aleación forjada de aluminio anodizado
Material del vástago
Acero inoxidable de alta aleación
Momento máximo Mz
1 Nm
Momento Mx máximo
0 Nm
Momento My máx.
1 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la temperatura ambiente
Si la temperatura ambiente es superior a 30 °C, deberá respetarse una reducción de la potencia de 2 % por cada K.
Número de salidas lógicas digitales 24 V DC
2
Peso adicional por 10 mm de carrera
46 g ... 73 g
Peso básico con carrera de 0 mm
1350 g ... 1813 g
Peso del producto
1391 g ... 2376 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,05 mm
Referenciación
Bloque de tope fijo positivo
Bloque de tope fijo negativo
Reserva de carrera
0 mm
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Resolución del transmisor de posición del rotor
16 bit
Rosca del vástago
M10x1,25
Seguridad torsional/guía
Con guía deslizante
Símbolo
00997342
Símbolo KC
KC-CEM
Supervisión de la temperatura
Desconexión por exceso de temperatura
Sensor de temperatura CMOS preciso integrado con salida analógica
Tamaño
60
Temperatura ambiente
0 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tensión nominal DC
24 V
Tiempo de conexión
100%
Tipo de fijación
Con taladro pasante
Con rosca interior
Con casquillo para centrar
Con accesorios
Tipo de motor
Motor paso a paso
Transmisor de posición del rotor
Encoder absoluto, monovuelta
Transmisor de posición del rotor, principio de medición
Magnético
Valor orientativo carga útil, horizontal
10 kg
Valor orientativo carga útil, vertical
5 kg
Velocidad "Speed Press"
0.02 m/s
Velocidad máxima
0.6 m/s
Vida útil de referencia
50 km ... 800 km
