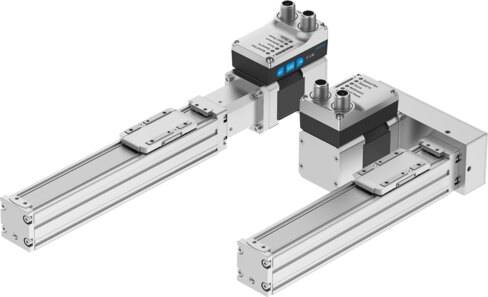

Aceleración máx.
3 m/s² ... 5 m/s²
Alimentación eléctrica, distribución de conexiones
00995989
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, técnica de conexión
M12x1, codificación T según EN 61076-2-111
Alimentación eléctrica, tipo de conexión
Conector
Cantidad de entradas lógicas digitales
2
Características de la entrada lógica
Configurable
Sin separación galvánica
Características de las salidas lógicas digitales
Configurable
Sin separación galvánica
Carrera de trabajo
100 mm ... 800 mm
Certificación
RCM
Clase de aislamiento
B
Clase de protección
III
Clase de sala limpia
Clase 7 según ISO 14644-1
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
8 mm/rev
Consumo de corriente máx.
3000 mA
Consumo máximo de corriente lógica
0.3 A
Corriente nominal
3 A
Detección de posición
Encoder del motor
Para sensor de proximidad
Diámetro del husillo
8 mm
Entradas lógica de conmutación
NPN (conexión a negativo)
PNP (conexión a positivo)
Especificación entrada lógica
Según IEC 61131-2, tipo 1
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Fluctuaciones de tensión admisibles
+/- 15 %
Forma constructiva
Con husillo de rodamiento de bolas
con actuador integrado
Fuerza de avance máx. Fx
40 N
Fuerza Fy máxima eje total
150 N
Fuerza Fz máxima
356 N
Fuerza Fz máxima eje total
300 N
Fuerza máx. Fy
356 N
Funciones adicionales
Interfaz de usuario
Detección integrada de posiciones finales
Fy con duración teórica de 100 km (únicamente se considera la guía)
1310 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
1310 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Humedad relativa del aire
0 - 90 %
Indicación
LED
Indicación de dispuesto para el funcionamiento
Diodo emisor de luz
Intensidad máxima, salidas lógicas digitales
100 mA
Interfaz de parametrización
IO-Link®
Interfaz de usuario
Interfaz lógica, distribución de conexiones
00992264
Interfaz lógica, número de contactos/hilos
8
Interfaz lógica, técnica de conexión
M12x1, codificación A según EN 61076-2-101
Interfaz lógica, tipo de conexión
Conector
Intervalo de mantenimiento
Lubricación de por vida
IO-Link®, ancho de datos de proceso IN
2 Bytes
IO-Link®, ancho de datos de proceso OUT
2 Bytes
IO-Link®, Communication mode
COM3 (230,4 kbaudios)
IO-Link®, compatibilidad con SIO-Mode
Sí
IO-Link®, contenido de datos de servicio IN
32 bits Force
32 bit Position (posición)
32 bit Speed (velocidad)
IO-Link®, contenido de los datos de proceso IN
State Device 1 bit
State In 1 bit
State Intermediate 1 bit
State Move 1 bit
State Out 1 bit
IO-Link®, contenido de los datos de proceso OUT
Move in 1 bit
Move out 1 bit
Quit Error 1 bit
Move Intermediate 1 bit
IO-Link®, duración mínima de ciclo
1 ms
IO-Link®, memoria de datos necesaria
500 byte
IO-Link®, número de puertos
1
IO-Link®, Port class
A
IO-Link®, tecnología de conexión
Conector
IO-Link®, versión de protocolo
Device V 1.1
Lógica de conmutación de las salidas
NPN (conexión a negativo)
PNP (conexión a positivo)
Longitud máx. del cable
15 m salidas
15 m entradas
20 m con funcionamiento IO-Link
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Margen de trabajo de la entrada lógica
24 V
Masa móvil
83.4 g
Material de la cinta de recubrimiento
Acero inoxidable de alta aleación
Material de la culata posterior
Fundición inyectada de aluminio, pintada
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Fundición inyectada de aluminio, pintada
Material de la tuerca del husillo
Acero
Material del carro
Fundición inyectada de aluminio
Material del husillo
Acero
Material del perfil
Aleación forjada de aluminio anodizado
Material del raíl de guía
Acero
Momento de inercia de torsión It
1700 mm⁴
Momento de superficie de 2.º grado Iy
38000 mm⁴
Momento de superficie de 2.º grado Iz
45000 mm⁴
Momento máximo Mx eje total
1.3 Nm
Momento máximo My eje total
1.1 Nm
Momento máximo Mz
1.1 Nm
Momento máximo Mz eje total
1.1 Nm
Momento Mx máximo
1.3 Nm
Momento My máx.
1.1 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
5 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
4 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
4 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la temperatura ambiente
Si la temperatura ambiente es superior a 30 °C, deberá respetarse una reducción de la potencia de 2 % por cada K.
Número de salidas lógicas digitales 24 V DC
2
Paso de husillo
8 mm/rev
Peso adicional por 10 mm de carrera
18 g
Peso básico con carrera de 0 mm
889 g ... 1053 g
Peso del producto
1069 g ... 2493 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,015 mm
Referenciación
Bloque de tope fijo positivo
Bloque de tope fijo negativo
Reserva de carrera
0 mm
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Resolución del transmisor de posición del rotor
16 bit
Símbolo
00997292
Símbolo KC
KC-CEM
Supervisión de la temperatura
Desconexión por exceso de temperatura
Sensor de temperatura CMOS preciso integrado con salida analógica
Tamaño
32
Temperatura ambiente
0 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tensión nominal DC
24 V
Tiempo de conexión
100%
Tipo de fijación
Con rosca interior
Con casquillo y pasador para centrar
Con accesorios
Tipo de husillo
Husillo de bolas
Tipo de motor
Motor paso a paso
Transmisor de posición del rotor
Encoder absoluto, monovuelta
Transmisor de posición del rotor, principio de medición
Magnético
Valor orientativo carga útil, horizontal
2 kg
Valor orientativo carga útil, vertical
2 kg
Velocidad "Speed Press"
0.01 m/s
Velocidad máxima
0.18 m/s
Vida útil de referencia
5000 km
