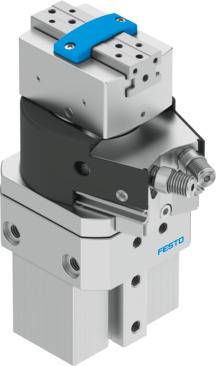

Ajuste fino del actuador giratorio
-6 grado
Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Amortiguación del actuador giratorio
Amortiguación por topes elásticos/placas en ambos lados
Ángulo de giro
210 grado
Carrera por mordaza
4.5 mm
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión neumática
M5
Conformidad PWIS
VDMA24364-B2-L
Detección de las posiciones de las pinzas
Con sensor de proximidad
Detección de posición, actuador giratorio
Con sensor de proximidad
Forma constructiva
Con pinzas paralelas y actuador para pinzas
Frecuencia de giro máxima con 6 bar
2 Hz
Frecuencia de trabajo máxima de la pinza
4 Hz
Fuerza de fijación a 6 bar en cierre
102 N
Fuerza de sujeción por mordaza con 6 bar en cierre
51 N
Fuerza de sujeción por mordazas a 6 bar, abriendo
58 N
Fuerza estática Fz máxima en la mordaza
150 N
Fuerza total de sujeción a 6 bar durante la apertura
116 N
Función de sujeción
Paralelo
Holgura máxima Sz de las mordazas
0.02 mm
Juego angular máximo de las mordazas ax, ay
0.1 grado
Margen de ajuste del amortiguador
2.6 mm
Margen de ajuste del ángulo de giro
0 grado ... 210 grado
Masa máx. por dedo externo
50 g
Material de la tapa
Aluminio. POM
Material de las juntas
NBR
Material de las mordazas
Acero inoxidable de alta aleación
Material del cuerpo
Aleación de aluminio forjado
Material del eje de accionamiento
Acero
Máx. masa por dedo de sujeción externo, estrangulado
100 g
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Momento de giro teórico con 6 bar
1.25 Nm
Momento estático Mx máximo en la mordaza
11 Nm
Momento estático My máximo en la mordaza
11 Nm
Momento estático Mz máximo en la mordaza
11 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número de mordazas
2
Peso del producto
730 g
Posición de montaje
Cualquiera
Precisión de repetición de las pinzas
0.01 mm
Precisión de repetición del ángulo de giro
0.2 grado
Presión de funcionamiento
3 bar ... 8 bar
Símbolo
991893
Tamaño
16
Temperatura ambiente
5 °C ... 60 °C
Tiempo de apertura mínimo con 6 bar
40 ms
Tiempo de cierre mínimo con 6 bar
60 ms
Tipo de fijación
Con taladro pasante y casquillos para centrar. Con ranura tipo cola de milano
