Aptitud para el contacto con alimentos
Véase la información complementaria sobre el material
Véase declaración de conformidad
Caudal Kv
0.7 m³/h ... 18 m³/h
Código de material de la cubierta del cuerpo
1.4404/AISI 316L
Código de material del cuerpo
1.4301
Conexión de las válvulas de proceso
Abrazadera según ASME-BPE modelo A
Abrazadera según ASME-BPE modelo B
Abrazadera según DIN 32676, serie A
G1/4
G1/2
G1
1/4 NPT
1/2 NPT
1 NPT
Conexión del airea auxiliar de pilotaje 12
M3
M5
Conformidad PWIS
VDMA24364-Zona III
Diámetro nominal DN
6
15
25

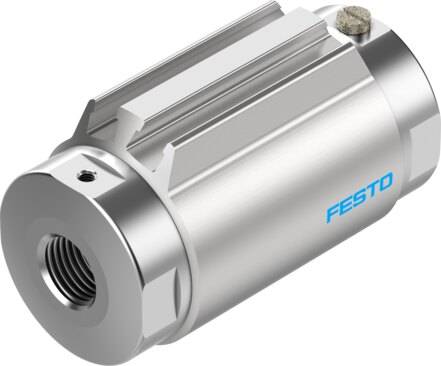

Forma constructiva
Válvula de aprisionamiento, de accionamiento neumático
Función de la válvula
2/2 cerrada monoestable
Material de la cubierta del cuerpo
Acero inoxidable de alta aleación
Aleación de forja de aluminio
Material de la funda
PA6
PPS
Material de las juntas
FPM
Material del cuerpo
Acero inoxidable de alta aleación
Material del elemento de cierre
EPDM
VMQ (silicona)
Medio
Aire comprimido según ISO 8573-1:2010 [-:-:1]
Agua
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:1]
Nota acerca de la presión del fluido
El uso en el margen de vacío se ha probado hasta -0,09 MPa con aire a temperatura ambiente. Dependiendo de la aplicación, puede ser necesario crear un contravacío en el lado de control para asegurar el flujo del medio.
Nota sobre el material
Conformidad con la Directiva RoHS
Peso del producto
137 g ... 2408 g
Posición de montaje
Cualquiera
Presión de estallido
16 bar
Presión de funcionamiento
3.5 bar ... 6 bar
Presión del medio
0 bar ... 6 bar
Presión nominal válvulas de proceso de asiento inclinado PN
10
Principio de sellado
Blando
Sentido de flujo
Reversible
Símbolo
00992981
Temperatura ambiente
-5 °C ... 60 °C
Temperatura de almacenamiento
5 °C ... 30 °C
Temperatura del medio
-5 °C ... 100 °C
Tiempo de conmutación OFF
125 ms ... 400 ms
Tiempo de conmutación ON
125 ms ... 250 ms
Tipo de accionamiento
Neumático
Tipo de control
Con control externo
Tipo de fijación
Instalación en la tubería
Tipo de reposición
Muelle mecánico
Viscosidad máx.
4000 mm²/s
