Forma constructiva

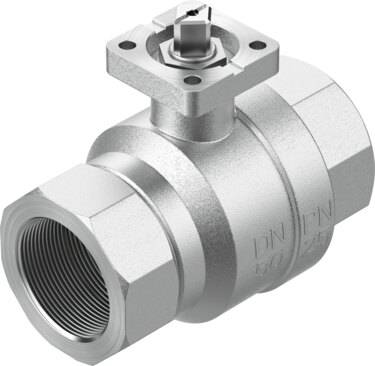

Válvula de bola de 2 vías
Tipo de accionamiento
Mecánico
Principio de sellado
Blando
Posición de montaje
Cualquiera
Tipo de fijación
Instalación en la tubería
Conexión de las válvulas de proceso
Rp2
Indicador de posición de conmutación
Sentido de la ranura = sentido del flujo
Distribución de taladros para la brida
F05
Diámetro interior
50 mm
Diámetro nominal DN
50
Función de la válvula
2/2
Sentido de flujo
Reversible
Presión nominal válvulas de proceso de asiento inclinado PN
25
Momento de arranque con diferencia de presión nominal válvulas de proceso de asiento inclinado PN
29 Nm
Momento de arranque con una diferencia de presión de 10 bar
22 Nm
Basado en la norma
ISO 5211
Símbolo
00991458
Medio
Aire comprimido según ISO 8573-1:2010 [-:-:-]
Gases inertes
Agua
Líquidos neutros
Temperatura del medio
-20 °C ... 150 °C
Caudal Kv
292 m³/h
Nota sobre el material
Conformidad con la Directiva RoHS
Conformidad PWIS
VDMA24364-Zona III
Material del cuerpo
Latón niquelado
Código de material del cuerpo
2.0402
CW617N
Material de la junta del asiento
PTFE
Material de las juntas
HNBR
PTFE
Material de la bola
Latón
Cromado duro
Código de material de la bola
2.0402
CW617N
Material del eje
Latón
Código de material del eje
2.0401
CW614N
Peso del producto
3100 g
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
