Accionamiento manual auxiliar
Ninguna
Basado en la norma
DIN 3202-M3. EN 10226-1. ISO 5211
Caudal Kv
275 m³/h
Clase de resistencia a la corrosión CRC
3 - riesgo de corrosión alto
Código de material de la bola
14.408
Código de material del cuerpo
14.408
Código de material del eje
14.401
Conexión de las válvulas de proceso
Rp2
Conformidad PWIS
VDMA24364-Zona III
Diámetro interior
50 mm
Diámetro nominal DN
50
Distribución de taladros para la brida
F05. F07

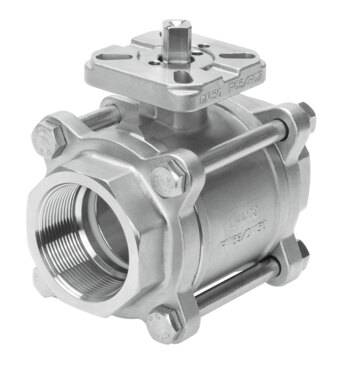

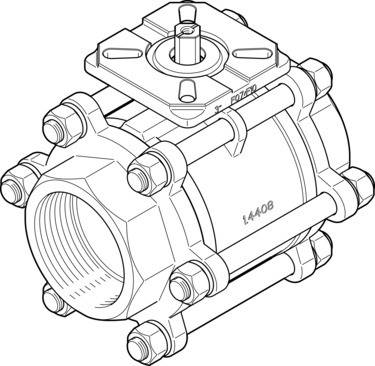

Forma constructiva
Válvula de bola de 2 vías
Función de la válvula
02-feb
Indicador de posición de conmutación
Sentido de la ranura = sentido del flujo
Marcado CE (véase la declaración de conformidad)
Según la Directiva UE sobre equipos a presión
Marcado UKCA (véase la declaración de conformidad)
de acuerdo con la normativa del Reino Unido sobre equipos a presión
Material de la bola
Acero inoxidable de alta aleación
Material de las juntas
FPM. PTFE. Reforzado con PTFE
Material del cuerpo
Acero inoxidable de alta aleación
Material del eje
Acero inoxidable de alta aleación
Medio
Aire comprimido según ISO 8573-1:2010 [-:-:-]. Gases inertes. Agua, no vapor. Líquidos neutros. Más fluidos de trabajo bajo demanda
Momento de accionamiento
44 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso del producto
4550 g
Posición de montaje
Cualquiera
Presión nominal válvulas de proceso de asiento inclinado PN
63
Principio de sellado
Blando
Protección antideflagrante
Zona 1 (ATEX). Zona 2 (ATEX). Zona 21 (ATEX). Zona 22 (ATEX)
Sentido de flujo
Reversible
Símbolo
991458
Temperatura del medio
-10 °C ... 200 °C
Tipo de accionamiento
Mecánico
Tipo de fijación
Instalación en la tubería
