Aptitud para el contacto con alimentos
Véase la información complementaria sobre el material
Basado en la norma
ASME BPE
ISO 5211
Caudal Kv
1641 m³/h
Certificación
3-A Sanitary
CRN
Clase de resistencia a la corrosión CRC
4 - riesgo de corrosión muy alto
Código de material de la bola
1.4409
Código de material del cuerpo
1.4409
Código de material del eje
1.4401
Conexión de las válvulas de proceso
Clamp según ASME-BPE
Conformidad PWIS
VDMA24364-Zona III
Diámetro interior
97.5 mm
Diámetro nominal DN
100
Distribución de taladros para la brida
F1012
Forma constructiva

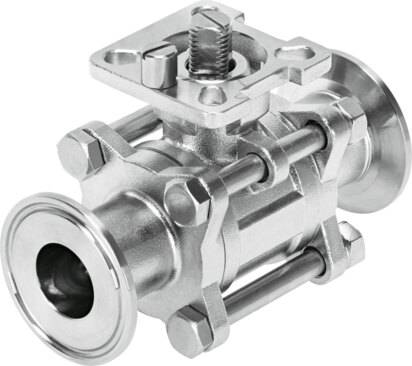

Válvula de bola de 2 vías
Función de la válvula
2/2
Indicador de posición de conmutación
Sentido de la ranura = sentido del flujo
Marcado CE (véase la declaración de conformidad)
Según la Directiva UE sobre equipos a presión
Material de la bola
Fundición de acero
Material de la junta del asiento
PTFE, modificado
Material de las juntas
FPM
PTFE
Material del cuerpo
Fundición de acero
Material del eje
Acero inoxidable de alta aleación
Medio
Vapor
Aire comprimido según ISO 8573-1:2010 [-:-:-]
Gases inertes
Agua
Líquidos neutros
Momento de arranque con diferencia de presión nominal válvulas de proceso de asiento inclinado PN
170 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso del producto
16180 g
Posición de montaje
Cualquiera
Presión nominal válvulas de proceso de asiento inclinado PN
16
Principio de sellado
Blando
Protección antideflagrante
Zona 1 (ATEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 22 (ATEX)
Sentido de flujo
Reversible
Símbolo
00991458
Temperatura del medio
-20 °C ... 200 °C
Tipo de accionamiento
Mecánico
Tipo de fijación
Instalación en la tubería
