Basado en la norma
EN 10226-1. ISO 5211
Caudal Kv tipo T en ángulo
292 m³/h
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Código de material de la bola
CW614N
Código de material del cuerpo
CW617N
Código de material del eje
CW614N
Conexión de las válvulas de proceso
Rp2
Conformidad PWIS
VDMA24364-Zona III
Diámetro interior
45 mm
Diámetro nominal DN
50
Distribución de taladros para la brida
F05
Forma constructiva

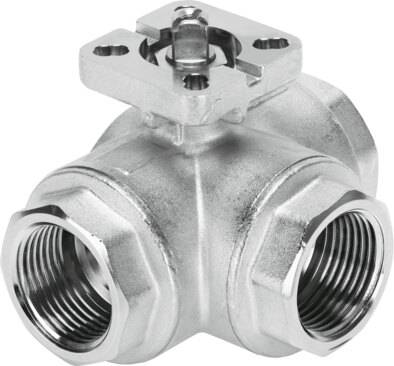

Válvula de bola de 3 vías. Agujero taladrado en T
Función de la válvula
03-feb
Indicador de posición de conmutación
Sentido de la ranura = sentido del flujo
Marcado CE (véase la declaración de conformidad)
Según la Directiva UE sobre equipos a presión
Material de la bola
Latón. Cromado
Material de las juntas
HNBR. PTFE
Material del cuerpo
Niquelado
Material del eje
Latón
Medio
Aire comprimido según ISO 8573-1:2010 [-:-:-]. Gases inertes. Agua, no vapor. Líquidos neutros
Momento de arranque con diferencia de presión nominal válvulas de proceso de asiento inclinado PN
36 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso del producto
4320 g
Posición de montaje
Cualquiera
Presión nominal válvulas de proceso de asiento inclinado PN
25
Principio de sellado
Blando
Sentido de flujo
Reversible
Símbolo
991888
Temperatura del medio
-20 °C ... 130 °C
Tipo de accionamiento
Mecánico
Tipo de fijación
Instalación en la tubería
