Basado en la norma
EN 10226-1
ISO 5211
Caudal Kv tipo T en ángulo
9.4 m³/h
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Código de material de la bola
CW614N
Código de material del cuerpo
CW617N
Código de material del eje
CW614N
Conexión de las válvulas de proceso
Rp3/8
Conformidad PWIS
VDMA24364-Zona III
Diámetro interior
10 mm
Diámetro nominal DN
10
Distribución de taladros para la brida
F03

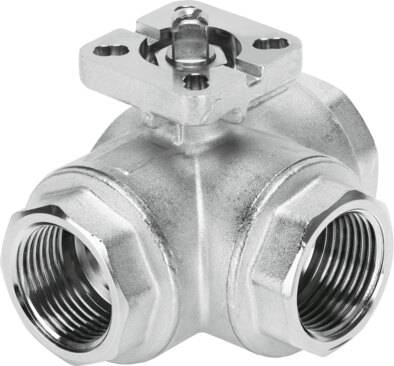

Forma constructiva
Válvula de bola de 3 vías
Agujero taladrado en T
Función de la válvula
3/2
Indicador de posición de conmutación
Sentido de la ranura = sentido del flujo
Marcado CE (véase la declaración de conformidad)
Según la Directiva UE sobre equipos a presión
Material de la bola
Latón
Cromado
Material de las juntas
HNBR
PTFE
Material del cuerpo
Niquelado
Material del eje
Latón
Medio
Aire comprimido según ISO 8573-1:2010 [-:-:-]
Gases inertes
Agua, no vapor
Líquidos neutros
Momento de arranque con diferencia de presión nominal válvulas de proceso de asiento inclinado PN
6 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso del producto
460 g
Posición de montaje
Cualquiera
Presión nominal válvulas de proceso de asiento inclinado PN
40
Principio de sellado
Blando
Sentido de flujo
Reversible
Símbolo
00991888
Temperatura del medio
-20 °C ... 130 °C
Tipo de accionamiento
Mecánico
Tipo de fijación
Instalación en la tubería
