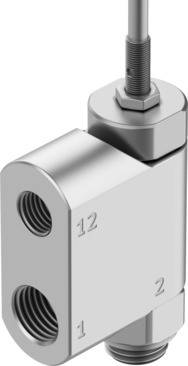

Accionamiento manual auxiliar
Con enclavamiento
Alimentación del aire de pilotaje
Externo
Características especiales
Resistente a salpicaduras de soldadura
Caudal nominal en el sentido de estrangulación normalizado según ISO 8778
360 l/min
Caudal nominal en el sentido sin retención normalizado según ISO 8778
290 l/min ... 410 l/min
Caudal normal el en sentido sin retención 0,6->0 MPa (6->0 bar, 87->0 psi) según ISO 8778
620 l/min ... 740 l/min
Caudal normal en el sentido de estrangulación 0,6->0 MPa (6->0 bar, 87->0 psi) según ISO 8778
650 l/min
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión aire de pilotaje 12
G1/8
Conexión eléctrica 1, cantidad de contactos/hilos
3
Conexión eléctrica 1, contactos/hilos ocupados
3
Conexión eléctrica 1, distribución de conexiones
00991155
Conexión eléctrica 1, función
Salida de conmutación
Conexión eléctrica 1, técnica de conexión
M8x1, codificación A según EN 61076-2-104
Conexión eléctrica 1, tipo de conexión
Cable con conector
Conexión neumática 1
G1/4
Conexión neumática 2
G1/4
Conformidad PWIS
VDMA24364-Zona III
Corriente sin carga del sensor
≤10 mA
Detección de la posición de conmutación
Posición normal con sensor
Fuera de rango neumático
0.04 MPa
Función de escape manual
Sin enclavamiento
Función de la válvula
2/2 cerrada monoestable
Función del elemento de conmutación
Normalmente cerrado
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Longitud del cable
0.3 m
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Margen de tensión de funcionamiento DC del sensor
10 V ... 30 V
Material de la contratuerca
Acero inoxidable de alta aleación
Material de la cubierta aislante del cable
PVC
Material de la junta basculante
Aleación forjada de aluminio
Material de la tuerca moleteada
Aleación forjada de aluminio
Material de las juntas
HNBR
NBR
TPE-U (PU)
Material del soporte para sensor
Acero inoxidable de alta aleación
Material del tornillo de regulación
Acero inoxidable de alta aleación
Material del tornillo hueco
Aleación de forja de aluminio
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Momento de accionamiento admisible del tornillo de regulación
2 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Nota sobre la dinamización forzada
Encontrará información actualizada sobre este tema en el Informe Técnico V
Par de apriete nominal
10 Nm
Peso del producto
122 g
Posibilidad de giro
360º/no se admiten giros continuos
Posición de montaje
Cualquiera
Presión de conexión
0.15 MPa ... 0.4 MPa
Presión de control MPa
0.2 MPa ... 1 MPa
Presión de desconexión
0.05 MPa ... 0.2 MPa
Presión de funcionamiento
0.5 bar ... 10 bar
Presión de mando
2 bar ... 10 bar
Presión de mando psi
29 psi ... 145 psi
Principio de medición
Inductivo
Protección contra inversión de polaridad sensor
Para todas las conexiones eléctricas
Resistencia a cortocircuitos del sensor
Sí
Salida
PNP
Selección función adicional
Función de estrangulación y antirretorno del aire de escape
Selección función adicional 2
Escape de aire manual
Sensor corriente máx. de salida
200 mA
Sensor de caída de tensión
≤3 V
Símbolo
00997366
Temperatura ambiente
-5 °C ... 60 °C
Temperatura del medio
-5 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tiempo de conmutación OFF
25 ms
Tiempo de conmutación ON
14 ms
Tipo de accionamiento
Neumático
Tipo de fijación
Enroscable
Con rosca exterior
Tipo de junta en el pivote atornillado
Anillo de junta
Tipo de reposición
Muelle mecánico
Tolerancia para el par de apriete nominal
± 20 %
