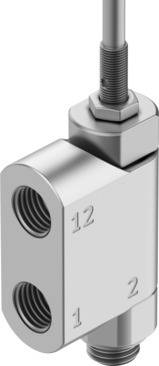

Alimentación del aire de pilotaje
Externo
Características especiales
Resistente a salpicaduras de soldadura
Caudal nominal 2->1 normalizado según ISO 8778
330 l/min
Caudal nominal normalizado según ISO 8778
290 l/min
Caudal normal 0,6->0 MPa (6->0 bar, 87->0 psi) 2->1 según ISO 8778
500 l/min
Caudal normal 0,6->0 MPa (6->0 bar, 87->0 psi) según ISO 8778
500 l/min
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión aire de pilotaje 12
G1/8
Conexión eléctrica 1, cantidad de contactos/hilos
4
Conexión eléctrica 1, contactos/hilos ocupados
3
Conexión eléctrica 1, distribución de conexiones
00991168
Conexión eléctrica 1, función
Salida de conmutación
Conexión eléctrica 1, técnica de conexión
M12x1, codificación A según EN 61076-2-101
Conexión eléctrica 1, tipo de conexión
Cable con conector
Conexión neumática 1
G1/8
Conexión neumática 2
G1/8
Conformidad PWIS
VDMA24364-Zona III
Corriente sin carga del sensor
≤10 mA
Detección de la posición de conmutación
Posición normal con sensor
Fuera de rango neumático
0.04 MPa
Función de la válvula
2/2 cerrada monoestable
Función del elemento de conmutación
Normalmente cerrado
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Longitud del cable
0.3 m
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Margen de tensión de funcionamiento DC del sensor
10 V ... 30 V
Material de la contratuerca
Acero inoxidable de alta aleación
Material de la cubierta aislante del cable
PVC
Material de la junta basculante
Aleación forjada de aluminio
Material de las juntas
HNBR
NBR
TPE-U (PU)
Material del soporte para sensor
Acero inoxidable de alta aleación
Material del tornillo hueco
Aleación de forja de aluminio
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Nota sobre la dinamización forzada
Encontrará información actualizada sobre este tema en el Informe Técnico V
Par de apriete nominal
6 Nm
Peso del producto
53 g
Posibilidad de giro
360º/no se admiten giros continuos
Posición de montaje
Cualquiera
Presión de conexión
0.15 MPa ... 0.4 MPa
Presión de control MPa
0.2 MPa ... 1 MPa
Presión de desconexión
0.05 MPa ... 0.2 MPa
Presión de funcionamiento
0.5 bar ... 10 bar
Presión de mando
2 bar ... 10 bar
Presión de mando psi
29 psi ... 145 psi
Principio de medición
Inductivo
Protección contra inversión de polaridad sensor
Para todas las conexiones eléctricas
Resistencia a cortocircuitos del sensor
Sí
Salida
PNP
Sensor corriente máx. de salida
200 mA
Sensor de caída de tensión
≤3 V
Símbolo
00997382
Temperatura ambiente
-5 °C ... 60 °C
Temperatura del medio
-5 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tiempo de conmutación OFF
15 ms
Tiempo de conmutación ON
8 ms
Tipo de accionamiento
Neumático
Tipo de fijación
Enroscable
Con rosca exterior
Tipo de junta en el pivote atornillado
Anillo de junta
Tipo de reposición
Muelle mecánico
Tolerancia para el par de apriete nominal
± 20 %
