Característica del eyector
Alto vacío
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión de robot
Robots universales UR3/5/10 (a partir de PolyScope CB 3.8.0). UR UR3e/5e/10e/16e (a partir de SW5.0.0)
Conexión de vacío
G1/4
Conexión eléctrica entrada, función
Impulso de expulsión. Generación de vacío
Conexión eléctrica, entrada, número de contactos/hilos
2
Conexión eléctrica, entrada, técnica de conexión
extremo abierto
Conexión eléctrica, entrada, tipo de conexión
Cable
Conexión eléctrica, salida, cantidad de contactos/hilos
3
Conexión eléctrica, salida, función
Sensor
Conexión eléctrica, salida, técnica de conexión
Extremo abierto
Conexión eléctrica, salida, tipo de conexión
Cable
Conexión neumática 1
Para tubo flexible con diámetro exterior 6 mm
Conformidad PWIS
VDMA24364-B2-L
Diámetro nominal de la tobera Laval
0.95 mm
Entrada de conexión eléctrica, longitud de cable
5 m
Función de conmutación
Comparador de valores umbral. Valor umbral con histéresis fija
Función de la válvula
Cerrado
Función del elemento de conmutación
Normalmente abierto
Función integrada
Impulso de expulsión eléctrico. Estrangulador. Transmisores de presión. Válvula de cierre eléctrica. Filtros. Silenciador abierto
Margen de medición de presión
-1 bar ... 0 bar
Margen de tensión de funcionamiento DC del sensor
18 V ... 30 V
Margen de tensiones de servicio DC
21.6 V ... 26.4 V
Material de la placa base
Aleación de forja de aluminio
Material de las juntas
HNBR. NBR
Material de los tornillos
Acero
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Funcionamiento con lubricación imposible
Nota sobre la conexión de vacío
Opcional: 4x G1/8
Peso del producto
300 g
Presión de funcionamiento
2 bar ... 7 bar
Procedimiento de medición
Sensor de presión piezorresistivo
Salida analógica
0-10 V
Salida de conexión eléctrica, longitud de cable
2.5 m
Suministro

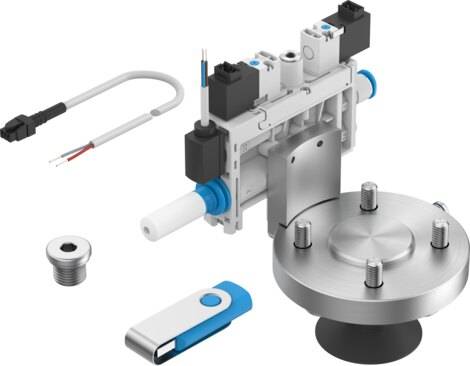

1 placa adaptadora. 1 pieza distanciadora. 1 rollo de tejido autoadherente. 1 memoria USB con URCap. 1 generador de vacío. 1 ventosa de vacío. 2 cables de conexión. 5 tapones ciegos. 6 tornillos cilíndricos
Temperatura ambiente
0 °C ... 50 °C
Tipo de fijación
Con taladro pasante para tornillo M6
Vacío máximo
92%
Valores característicos de las bobinas
24 V DC: 1,0 W
