Código UNSPSC
31181602.0
Código eClass
23-07-01-90

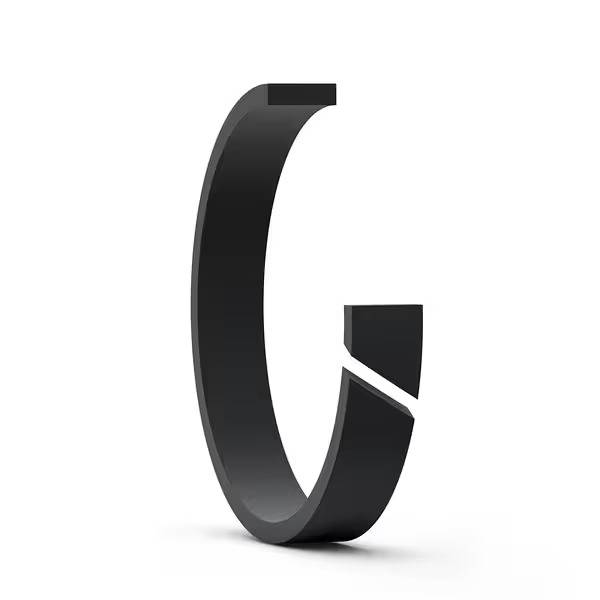

Diseño
WAT
Diámetro exterior
110 mm
Diámetro interior
104 mm
Material
Poliamida (PA P-2551)
Peso neto del producto
0.0215 kg
Altura de retención
≥ ≥1.5 mm
Ancho de la ranura del soporte
15 mm
Ancho de ranura
15 mm
Clase de tolerancia para diámetro exterior
H8
Clase de tolerancia para diámetro interior
f8
Desviación límite inferior
-0.09 mm
Desviación límite superior
-0.036 mm

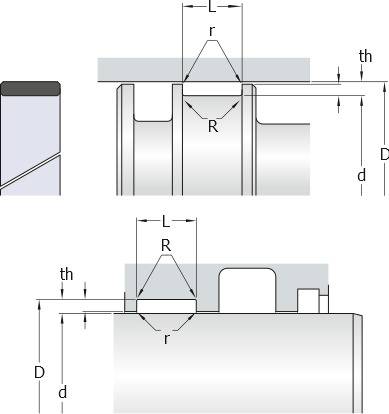

Diámetro de la ranura del pistón/diámetro del vástago
104 mm
Diámetro del agujero del cilindro/diámetro del agujero de la ranura del soporte
110 mm
Espesor de anillo guía
3 mm
Material de anillo guía
Polyamide (PA P-2551)
Presión de carga de rodamiento recomendada máxima a 20 °C (70 °F)
40 N/mm²
Presión de carga de rodamiento recomendada máxima a 80 °C (175 °F)
30 N/mm²
Radio de ranura
max. max.0.6 mm
Radio de retención
0.2 mm
Resistencia máxima a la compresión
158 N/mm²
Temperatura
max. max.120 °C
Velocidad
max. max.1 m/s
