Código UNSPSC
31181602.0
Código eClass
23-07-01-90

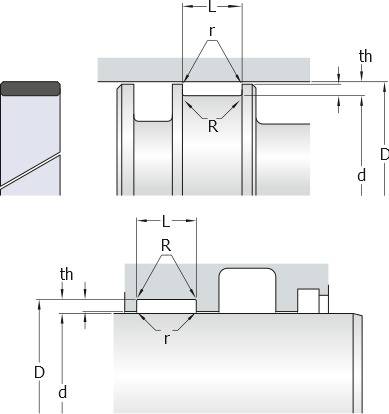

Diseño
WAT
Diámetro exterior
319.7 mm
Diámetro interior
308 mm
Material
Poliamida (PA P-2551)
Peso neto del producto
1.88 kg
Altura de retención
≥ ≥2.925 mm
Ancho de la ranura del soporte
110 mm
Ancho de ranura
110 mm
Clase de tolerancia para diámetro exterior
H8
Clase de tolerancia para diámetro interior
f8
Desviación límite inferior
-0.137 mm
Desviación límite superior
-0.056 mm
Diámetro de la ranura del pistón/diámetro del vástago
308 mm
Diámetro del agujero del cilindro/diámetro del agujero de la ranura del soporte
319.7 mm
Espesor de anillo guía
5.85 mm
Material de anillo guía
Polyamide (PA P-2551)
Presión de carga de rodamiento recomendada máxima a 20 °C (70 °F)
40 N/mm²
Presión de carga de rodamiento recomendada máxima a 80 °C (175 °F)
30 N/mm²
Radio de ranura
max. max.0.6 mm
Radio de retención
0.2 mm
Resistencia máxima a la compresión
158 N/mm²
Temperatura
max. max.120 °C
Velocidad
max. max.1 m/s
