Código UNSPSC
31181602.0
Código eClass
23-07-01-90

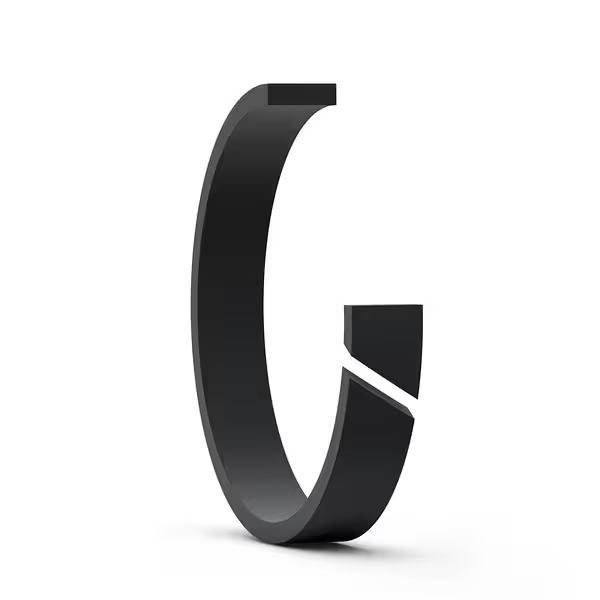

Diseño
WAT
Diámetro exterior
203.2 mm
Diámetro interior
196.85 mm
Material
Poliamida (PA P-2551)
Peso neto del producto
0.0459 kg
Altura de retención
≥ ≥1.59 mm
Ancho de la ranura del soporte
16.13 mm
Ancho de ranura
16.13 mm
Desviación límite inferior
-0.076 mm
Desviación límite superior
0 mm

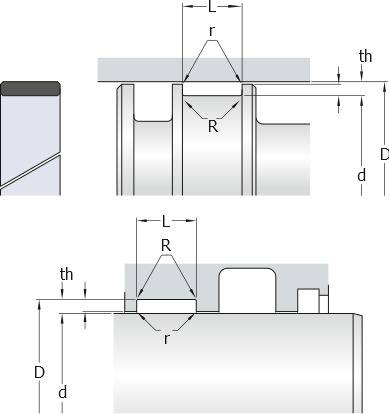

Diámetro de la ranura del pistón/diámetro del vástago
196.85 mm
Diámetro del agujero del cilindro/diámetro del agujero de la ranura del soporte
203.2 mm
Espesor de anillo guía
3.18 mm
Material de anillo guía
Polyamide (PA P-2551)
Presión de carga de rodamiento recomendada máxima a 20 °C (70 °F)
40 N/mm²
Presión de carga de rodamiento recomendada máxima a 80 °C (175 °F)
30 N/mm²
Radio de ranura
max. max.0.6 mm
Radio de retención
0.2 mm
Resistencia máxima a la compresión
158 N/mm²
Temperatura
max. max.120 °C
Velocidad
max. max.1 m/s
Ancho de correa
170 mm
