Código UNSPSC
31181602.0
Código eClass
23-07-01-90

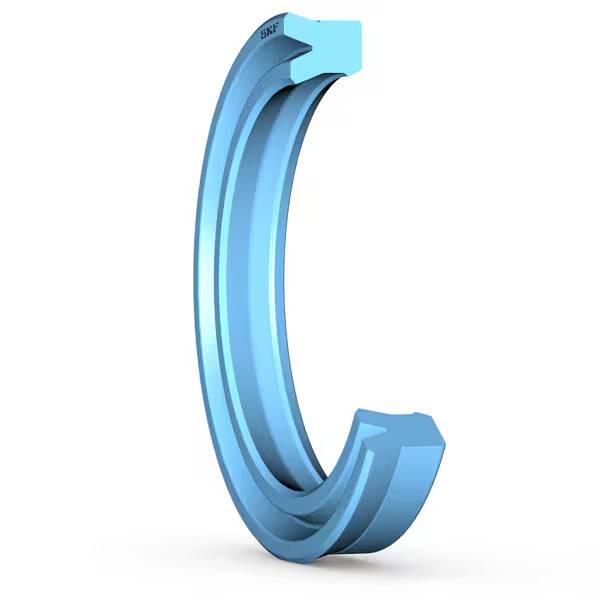

Diseño
ZBR
Peso neto del producto
0.0234 kg
Sistema de unidades
Sistema métrico
Diámetro de la ranura del soporte
71 mm
Ancho de la ranura del soporte
12.4 mm
Desviación límite inferior
-0.076 mm
Desviación límite superior
-0.03 mm
Radio de ranura
max. max.0.5 mm
Velocidad
max. max.1 m/s
Desempeño reducido límite de temperatura inferior
-40 °C
Desempeño reducido límite de temperatura superior
120 °C
Elemento de sellado primario
Polyurethane (TPU U-1029)
Longitud de chaflán de entrada
min. min.8.5 mm
Límite de presión, máximo
40 N/mm²
Límite de temperatura de funcionamiento inferior
-30 °C
Límite de temperatura de funcionamiento superior
110 °C
Límite de temperatura extremo inferior
-60 °C
Límite de temperatura extremo superior
130 °C
Presión
max. max.400 bar
Profundidad radial
7.5 mm
Según
ISO 5597
Huelgo de extrusión a
0.5 mm
Temperatura de referencia para huelgo de extrusión
80 °C
Diámetro del vástago
56 mm
Clase de tolerancia alternativa para diámetro del vástago
h9
Clase de tolerancia para diámetro de ranura del soporte
H10
Clase de tolerancia para diámetro del vástago
f8
Initial grease fill, 80%
380 g
Length of shaft end
min. min.36 mm
Plug for relubication holes
1/8 BSP ASME 16.11
Safe load at 0° load angle (if the housing is not supported over its entire base)
130 kN
Safe load at 55° load angle
90 kN
Size of seal/end cover bolts
M6
Thread of relubrication hole
1/8 BSP
Tolerance class of bearing seat diamter
G7
Width centre line to end cover
76 mm
Width centre line to inboard seal
75 mm
Width centre line to outboard seal
84.5 mm
