Código UNSPSC
31181602.0
Código eClass
23-07-01-90

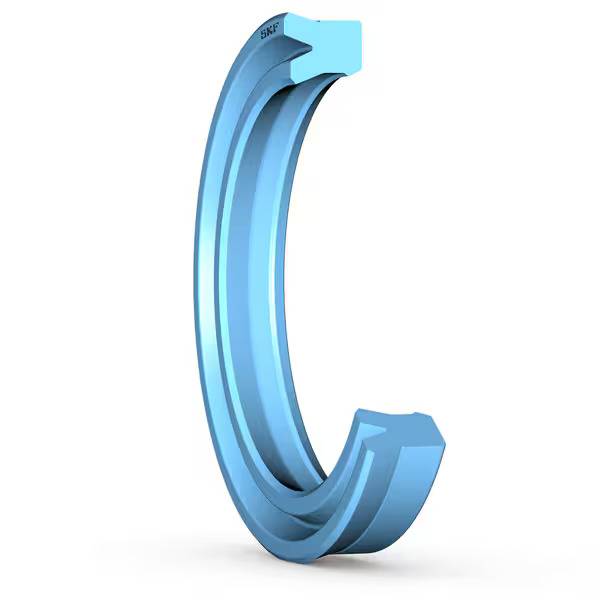

Diseño
ZBR
Peso neto del producto
0.0335 kg
Sistema de unidades
Sistema métrico
Diámetro de la ranura del soporte
105 mm
Ancho de la ranura del soporte
12.4 mm
Desviación límite inferior
-0.09 mm
Desviación límite superior
-0.036 mm
Radio de ranura
max. max.0.5 mm
Velocidad
max. max.1 m/s
Desempeño reducido límite de temperatura inferior
-40 °C
Desempeño reducido límite de temperatura superior
120 °C
Elemento de sellado primario
Polyurethane (TPU U-1029)
Longitud de chaflán de entrada
min. min.8.5 mm
Límite de presión, máximo
40 N/mm²
Límite de temperatura de funcionamiento inferior
-30 °C
Límite de temperatura de funcionamiento superior
110 °C
Límite de temperatura extremo inferior
-60 °C
Límite de temperatura extremo superior
130 °C
Presión
max. max.400 bar
Profundidad radial
7.5 mm
Según
ISO 5597
Huelgo de extrusión a
0.5 mm
Temperatura de referencia para huelgo de extrusión
80 °C
Diámetro del vástago
90 mm
Clase de tolerancia alternativa para diámetro del vástago
h9
Clase de tolerancia para diámetro de ranura del soporte
H10
Clase de tolerancia para diámetro del vástago
f8
Ancho de aros selladores metálicos
max. max.20 mm
Energizador de caucho
Caucho de nitrilo (NBR)
Profundidad nominal del agujero
10 mm
Angle of housing chamfer
15 °
Attainable circumferential speed
max. max.1 m/s
Circumferential speed with grease lubrication
max. max.0.5 m/s
Diferencial de presión, funcionamiento continuo
max. max.0.25 MPa
Diferencial de presión, períodos breves
max. max.0.35 MPa
Housing depth
11 mm
Inside diameter of metal sealing ring
min. min.73.8 mm
Length of housing chamfer
2 mm
Operating temperature, brief periods
max. max.120 °C
Outside diameter of metal sealing ring
92.8 mm
Radius of housing corner
max. max.1 mm
Tolerance of gap B1
± ±0.5 mm
Tolerance of housing bore D
± ±0.16 mm
Width of gap
3 mm
