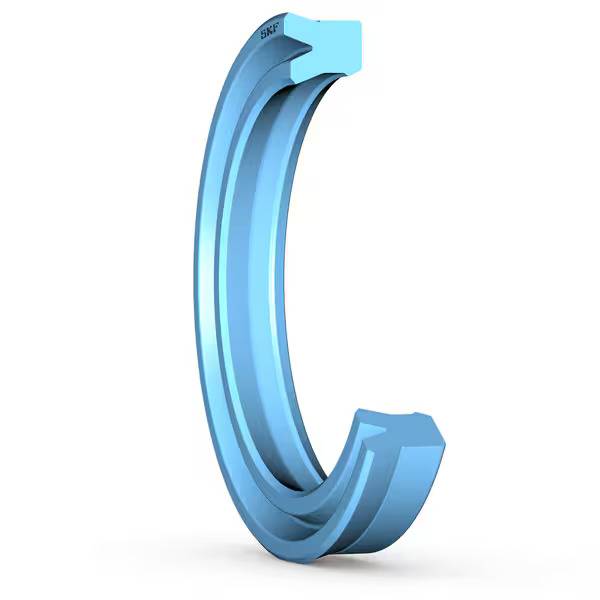

Código UNSPSC
31181602.0
Código eClass
23-07-01-90
Diseño
ZBR
Peso neto del producto
0.0274 kg
Sistema de unidades
Sistema métrico
Diámetro de la ranura del soporte
110 mm
Ancho de la ranura del soporte
10 mm
Desviación límite inferior
-0.09 mm
Desviación límite superior
-0.036 mm
Radio de ranura
max. max.0.5 mm
Velocidad
max. max.1 m/s
Desempeño reducido límite de temperatura inferior
-40 °C
Desempeño reducido límite de temperatura superior
120 °C
Elemento de sellado primario
Polyurethane (TPU U-1029)
Longitud de chaflán de entrada
min. min.8.5 mm
Límite de presión, máximo
40 N/mm²
Límite de temperatura de funcionamiento inferior
-30 °C
Límite de temperatura de funcionamiento superior
110 °C
Límite de temperatura extremo inferior
-60 °C
Límite de temperatura extremo superior
130 °C
Presión
max. max.400 bar
Profundidad radial
7.5 mm
Huelgo de extrusión a
0.5 mm
Temperatura de referencia para huelgo de extrusión
80 °C
Diámetro del vástago
95 mm
Clase de tolerancia alternativa para diámetro del vástago
h9
Clase de tolerancia para diámetro de ranura del soporte
H10
Clase de tolerancia para diámetro del vástago
f8
Tamaño del perno
M8
Agujero pasante del aro exterior (arandela del soporte)
9.3 mm
Agujero pasante del aro interior (arandela del eje/de fijación)
9.3 mm
Ancho del aro exterior (arandela del soporte)
18 mm
Aro exterior (arandela del soporte) agujero diámetro primitivo del círculo
365 mm
Aro interior (arandela del eje/de fijación) agujero diámetro primitivo del círculo
280 mm
Attainable peak speed for short duration
340 r/min
Attainable speed for continuous operation
130 r/min
Axial stiffness for bearing position
6.6 kN/µm
Cantidad de pernos
33.0
Cantidad de roscas
3.0
Dimensión del chaflán del aro exterior (arandela del soporte)
min. min.0.6 mm
Diámetro del resalte del aro interior, resalte grande
max. max.346.4 mm
Diámetro orientativo, tabla giratoria
630 mm
Hueco del aro interior (arandela del eje)
15 mm
Moment stiffness for bearing position
97 kN·m/mrad
Profundidad del hueco del aro interior (arandela del eje)
8.2 mm
Radial stiffness for bearing position
5.9 kN/µm
Radio de chaflán del aro interior (eje/arandela de fijación)
min. min.0.6 mm
Ángulo entre roscas
120 °
