Código UNSPSC
31181602.0
Código eClass
23-07-01-90
Diseño
ZBR
Peso neto del producto
0.0024 kg
Sistema de unidades
Pulgada

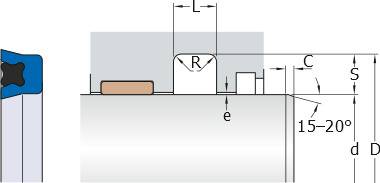

Diámetro de la ranura del soporte
38.1 mm
Ancho de la ranura del soporte
6.99 mm
Desviación límite inferior
-0.03 mm
Desviación límite superior
0 mm
Radio de ranura
max. max.0.38 mm
Velocidad
max. max.1 m/s
Desempeño reducido límite de temperatura inferior
-40 °C
Desempeño reducido límite de temperatura superior
120 °C
Elemento de sellado primario
Polyurethane (TPU U-1029)
Longitud de chaflán de entrada
min. min.6.35 mm
Límite de presión, máximo
40 N/mm²
Límite de temperatura de funcionamiento inferior
-30 °C
Límite de temperatura de funcionamiento superior
110 °C
Límite de temperatura extremo inferior
-60 °C
Límite de temperatura extremo superior
130 °C
Presión
max. max.400 bar
Profundidad radial
3.18 mm
Huelgo de extrusión a
0.2 mm
Temperatura de referencia para huelgo de extrusión
80 °C
Diámetro del vástago
31.75 mm
Distancia del tornillo, horizontal
69.85 mm
Distancia del tornillo, vertical
41.275 mm
Distancia desde la cara lateral del dispositivo de fijación hasta el centro del rodamiento
47.625 mm
Distancia desde la línea central del rodamiento hasta el fondo de la pestaña
131.763 mm
Distancia desde la línea central del rodamiento hasta los agujeros del tornillo
74.625 mm
Par de apriete recomendado para los tornillos de fijación
28.2 N·m
