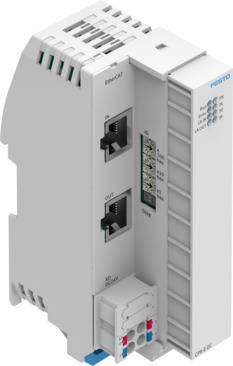

Alimentación eléctrica, distribución de conexiones
00995847
Alimentación eléctrica, función
Electrónica y sensores
Alimentación eléctrica, nota sobre el tipo de conexión
> 4 A y UL Regleta de bornes 2x para alimentación eléctrica
Alimentación eléctrica, nota sobre la sección del conductor
0,2 - 2,5 mm² para conductores, flexible sin funda terminal de cable
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, sección del conductor
0.2 mm² ... 1.5 mm²
Alimentación eléctrica, técnica de conexión
Terminal muelle
Alimentación eléctrica, tipo de conexión
Regleta de bornes
Alimentación máxima de corriente
8 A
Ayuda a la configuración
Archivo ESI
Certificación
RCM
c UL us - Listed (OL)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conformidad PWIS
VDMA24364-Zona III
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 64 mA
Diagnosis mediante bus
Rotura de cable
Cortocircuito
Error de parametrización
Límite superior no alcanzado
Sobretemperatura
Límite inferior no alcanzado
Baja tensión
Diagnosis mediante LED
EtherCAT Error
EtherCAT RUN
Force mode
Modify
Estado del módulo
Alimentación eléctrica para la electrónica y los sensores
Alimentación de tensión de carga
Error del sistema
Estado de la conexión
Dimensiones: ancho x largo x alto
42,2 mm x 76,5 mm x 125,8 mm
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de protección
IP20
Humedad relativa del aire
95 %
Sin condensación
Interfaz de bus de campo, cantidad de contactos/hilos
8
Interfaz de bus de campo, distribución de conexiones
00995789
Interfaz de bus de campo, función
Conexión de bus entrante/saliente
Interfaz de bus de campo, nota acerca de la velocidad de transmisión
100 Mbit, Fast Ethernet conmutada
Interfaz de bus de campo, protocolo
EtherCAT®
Interfaz de bus de campo, separación galvánica
sí
Interfaz de bus de campo, técnica de conexión
RJ45
Interfaz de bus de campo, tipo
EtherCAT®
Interfaz de bus de campo, tipo de conexión
2 zócalos
Interfaz de bus de campo, velocidad de transmisión
100 Mbit/s
Interfaz de bus de campo, volumen de direcciones máximo para entradas
64 byte
Interfaz de bus de campo, volumen de direcciones máximo para salidas
64 byte
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Material del cuerpo
PA
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la temperatura ambiente
-5-60 °C para montaje vertical
Nota sobre las entradas
62 bytes con interfaz de diagnosis I/O
63 bytes con bits de estado
64 bytes sin diagnosis
Nota sobre las salidas
62 bytes con interfaz de diagnosis I/O
64 bytes con bits de estado
64 bytes sin diagnosis
Número máx. de módulos
10
Organismo que expide el certificado
UL E239998
Parámetros de módulo
Agrupamiento de alarmas de canal
Diagnosis de subtensión
Alarmas de canal de subtensión
Parámetros del sistema
Memoria de diagnosis
Reacción failsafe
Force mode
Arranque del sistema
Patrón uniforme
18.9 mm
Peso del producto
145 g
Posición de montaje
Vertical
Horizontal
Protección contra contacto directo e indirecto
PELV
Protección contra inversión de polaridad
Alimentación del sensor de 24 V contra alimentación del sensor de 0 V
Puenteo en cortes de red
20 ms
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Símbolo KC
KC-CEM
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tipo de fijación
Con perfil DIN
Volumen máximo de direcciones de entradas
64 byte
Volumen máximo de direcciones para salidas
64 byte
