Aceleración máx.
1 m/s²
Carrera del eje X
200 mm ... 1000 mm
Carrera del eje Y
200 mm ... 700 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance eje X
64 mm/rev
Constante de avance eje Y
37.7 mm/rev
Constante de avance eje Z
5 mm/rev
Corriente nominal del eje X
4.2 A
Corriente nominal del eje Y
2 A
Corriente nominal del eje Z
2 A
Corriente nominal por fase, efectiva
2 A ... 4.2 A

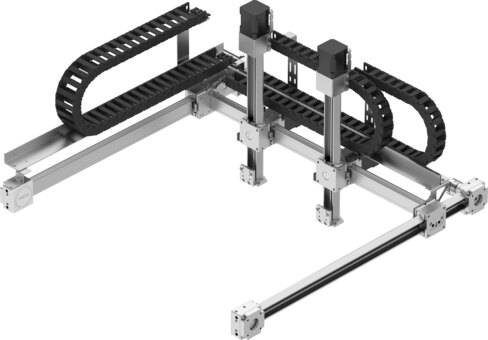

Forma constructiva
Sistema de pórtico con tres ejes
Fuerza máxima del proceso en la dirección Z
15 N
Grado de protección
IP10
Humedad relativa del aire
0 - 90 %
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Momento de retención del motor
0.5 Nm ... 1.4 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Posición de montaje
Horizontal
Precisión de repetición
±0,1 mm
Símbolo KC
KC-CEM
Tamaño
15
Temperatura ambiente
10 °C ... 40 °C
Temperatura de almacenamiento
-10 °C ... 60 °C
Tensión nominal del eje X
1.68 V
Tensión nominal del eje Y
3.2 V
Tensión nominal del eje Z
3.2 V
Tipo de fijación
Con rosca interior M3
Tipo de motor
Motor paso a paso
Velocidad de avance máx. eje X
0.003 m/s
Velocidad de avance máx. eje Y
0.003 m/s
Velocidad de avance máx. eje Z
0.003 m/s
Velocidad de búsqueda máx. eje X
0.03 m/s
Velocidad de búsqueda máx. eje Y
0.03 m/s
Velocidad de búsqueda máx. eje Z
0.015 m/s
Velocidad máxima
0.5 m/s
