Forma constructiva

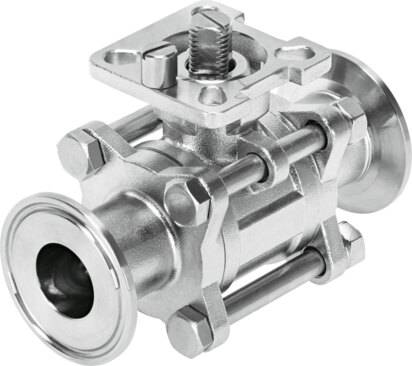

Válvula de bola de 2 vías
Tipo de accionamiento
Mecánico
Principio de sellado
Blando
Posición de montaje
Cualquiera
Tipo de fijación
Instalación en la tubería
Conexión de las válvulas de proceso
Clamp según DIN 32676, serie B
Indicador de posición de conmutación
Sentido de la ranura = sentido del flujo
Distribución de taladros para la brida
F0304
Diámetro interior
23.7 mm
Diámetro nominal DN
20
Función de la válvula
2/2
Sentido de flujo
Reversible
Presión nominal válvulas de proceso de asiento inclinado PN
16
Momento de arranque con diferencia de presión nominal válvulas de proceso de asiento inclinado PN
9 Nm
Basado en la norma
DIN 32676
ISO 5211
Símbolo
00991458
Medio
Vapor
Aire comprimido según ISO 8573-1:2010 [-:-:-]
Gases inertes
Agua
Líquidos neutros
Temperatura del medio
-20 °C ... 200 °C
Caudal Kv
82 m³/h
Nota sobre el material
Conformidad con la Directiva RoHS
Conformidad PWIS
VDMA24364-Zona III
Aptitud para el contacto con alimentos
Véase la información complementaria sobre el material
Material del cuerpo
Fundición de acero
Código de material del cuerpo
1.4409
Material de la junta del asiento
PTFE, modificado
Material de las juntas
FPM
PTFE
Material de la bola
Fundición de acero
Código de material de la bola
1.4409
Material del eje
Acero inoxidable de alta aleación
Código de material del eje
1.4401
Peso del producto
1130 g
Certificación
3-A Sanitary
CRN
Protección antideflagrante
Zona 1 (ATEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 22 (ATEX)
Clase de resistencia a la corrosión CRC
4 - riesgo de corrosión muy alto
