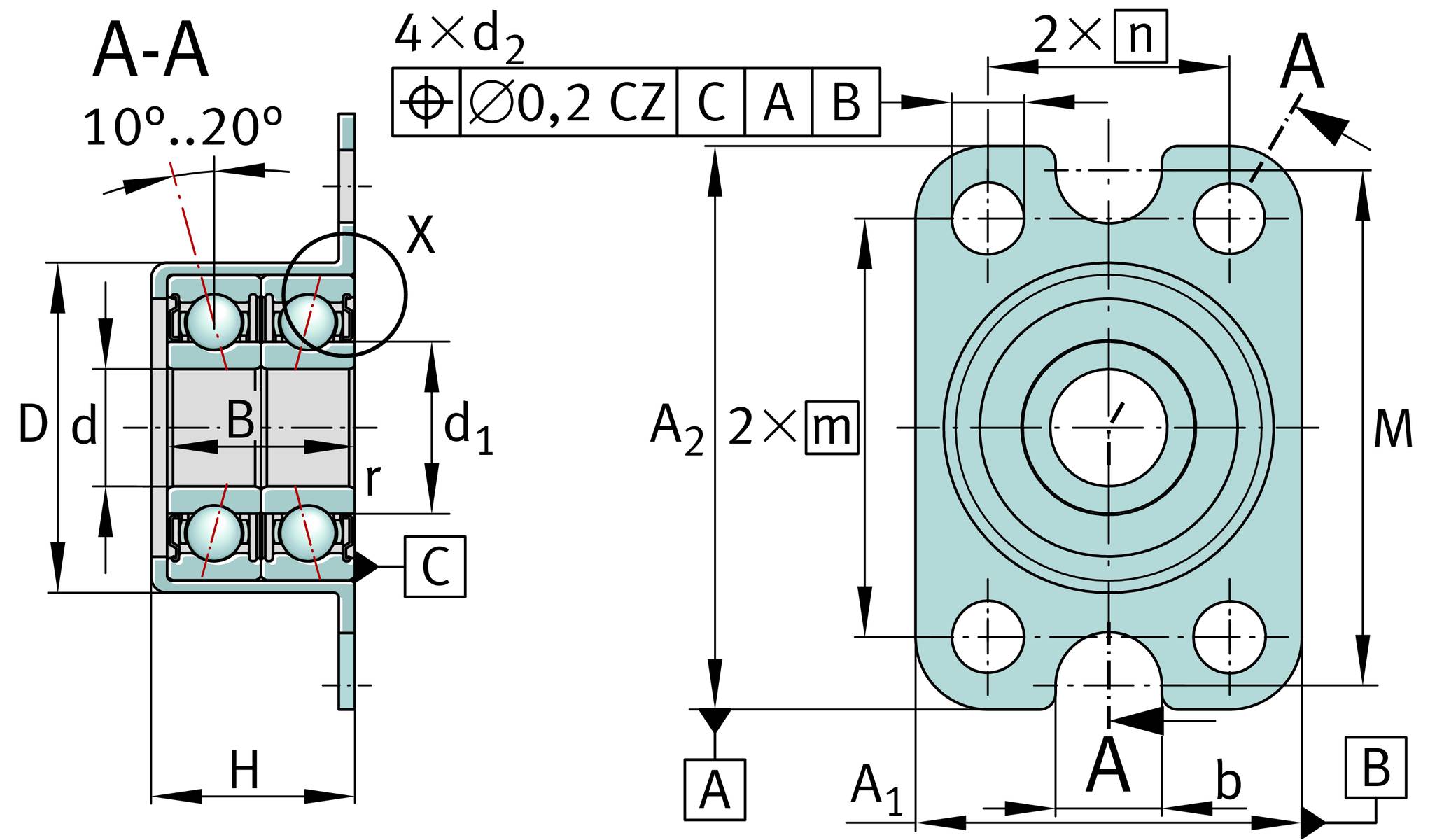

Imagen 1 de ZKLR0624-2Z

ZKLR0624-2Z

Consultar precio

Soporte-brida

MPN: ZKLR0624-2Z Marca: Ina Categoría: Soportes Subcategoría: Soportes com rodamientos autoalineables Familia: Soportes-brida de agujeros Subfamilia: ZKLR

Unidades de rodamientos a bolas de contacto angular ZKLR..-2Z, de doble efecto, atornillable, obturación por paso estrecho en ambos lados

≈m 22,29 g

Tamaño de tornillo b M6

Tamaño del tornillo M4

Tolerancia inferior diámetro del agujero -0,008≈mm

Tolerancia inferior diámetro exterior rodamiento -0,01≈mm

Tolerancia superior diámetro del agujero 0≈mm

Tolerancia superior diámetro exterior rodamiento 0,03≈mm

A1 24 mm

a2 35 mm

C0r 2.060 N

Cr 4.100 N

Cur 107 N

H 13 mm

B 6,6 mm

D 6 mm

M 26 mm

N 15 mm

D2 4,5 mm

d1 9 mm

da 8 mm

c0a 1.520 N

ca 1.650 N

Concentricidad axial 7 ｵm

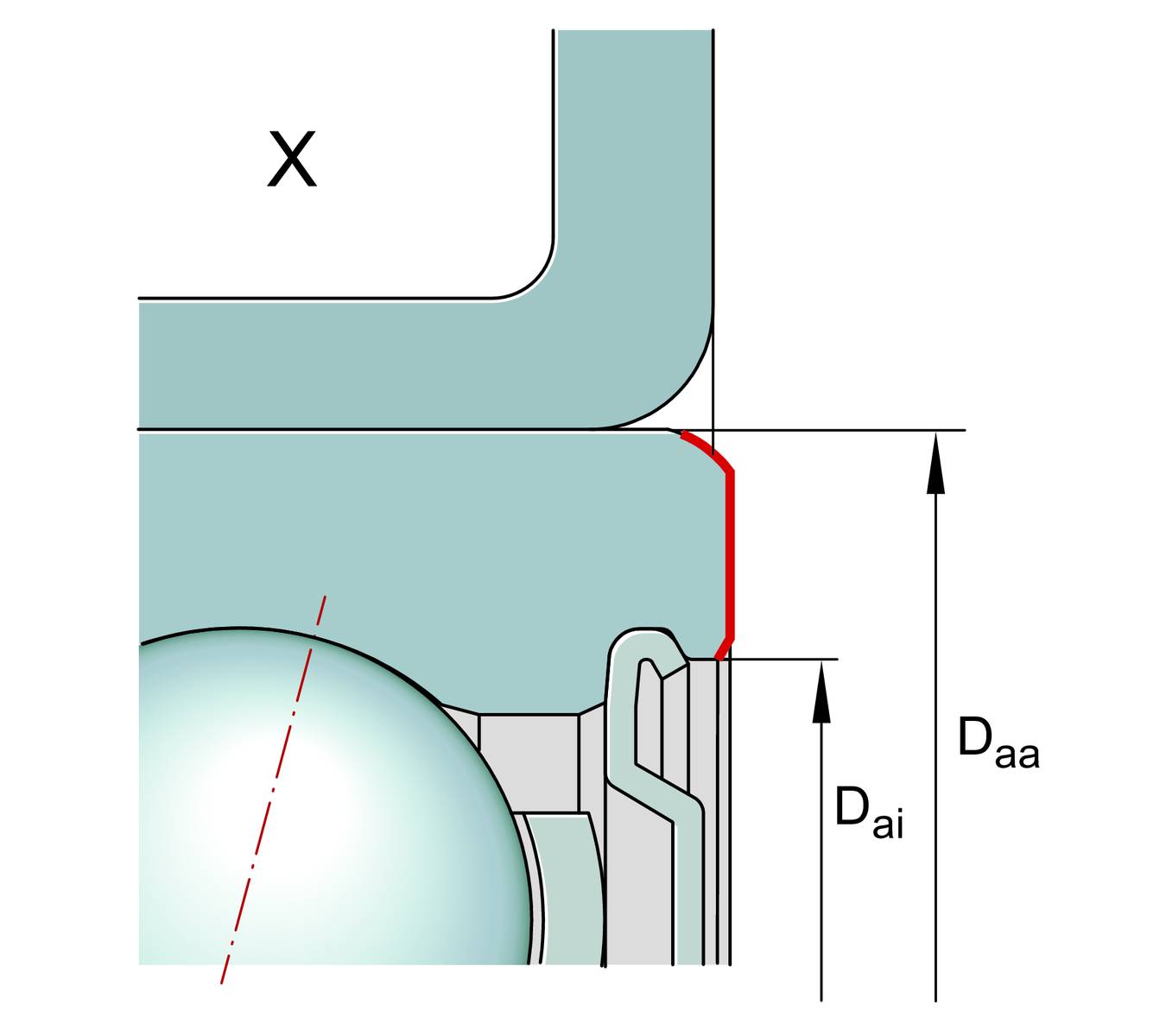

Daa min 19 mm

Dai 16 mm

MA 2 Nm

MRL 0,04 Nm

MM 0,0014 kg*cm2

Tolerancia inferior altura soporte -0,5 mm

Tolerancia inferior anchura anillo interior -0,25 mm

Tolerancia superior altura del soporte 0 mm

Tolerancia superior anchura anillo interior 0,25 mm

Tuerca estriada 1 ZM06

caL 14 N/ｵm

Rmin 0,3 mm

T1 0,2 mm
