Imagen 1 de ZKLR1244-2RS

ZKLR1244-2RS

Consultar precio

Soporte-brida

MPN: ZKLR1244-2RS Marca: Ina Categoría: Soportes Subcategoría: Soportes com rodamientos autoalineables Familia: Soportes-brida de agujeros Subfamilia: ZKLR

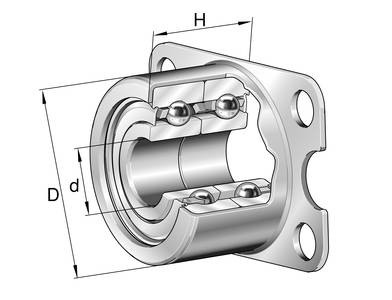

Unidades de rodamientos a bolas de contacto angular ZKLR..-2RS, de doble efecto, atornillable, obturación de labio en ambos lados

≈m 0,12 kg

Tamaño del tornillo M6

Tolerancia inferior diámetro del agujero -0,007≈mm

Tolerancia inferior diámetro exterior rodamiento -0,01≈mm

Tolerancia superior diámetro del agujero 0≈mm

Tolerancia superior diámetro exterior rodamiento 0,03≈mm

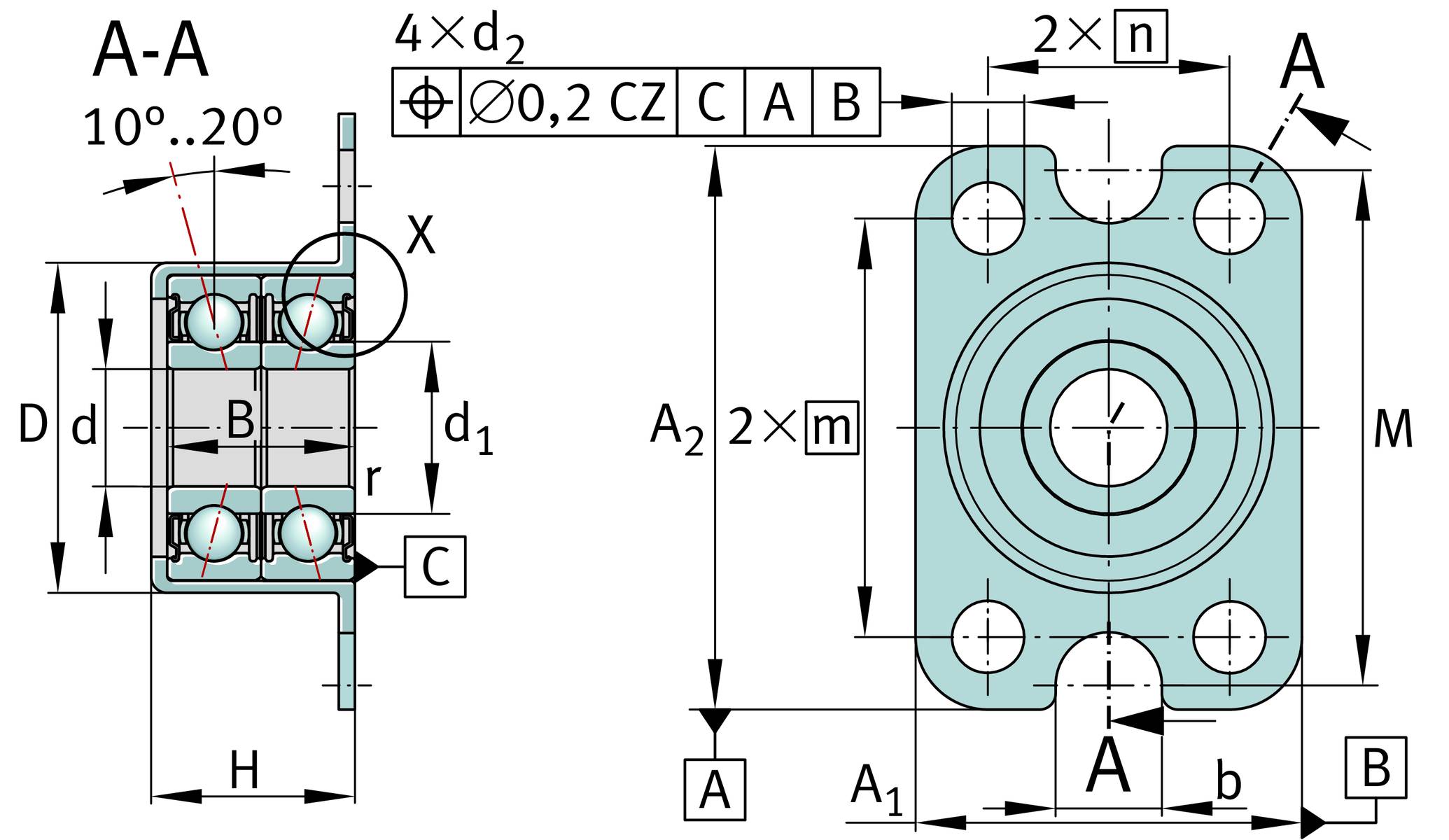

A1 44 mm

a2 50 mm

B 20 mm

C0r 8.500 N

Cr 13.600 N

Cur 445 N

H 22 mm

D 12 mm

M 38 mm

N 32 mm

D2 6,6 mm

d1 16,6 mm

da 14 mm

c0a 17.900 N

ca 13.200 N

Concentricidad axial 7 ｵm

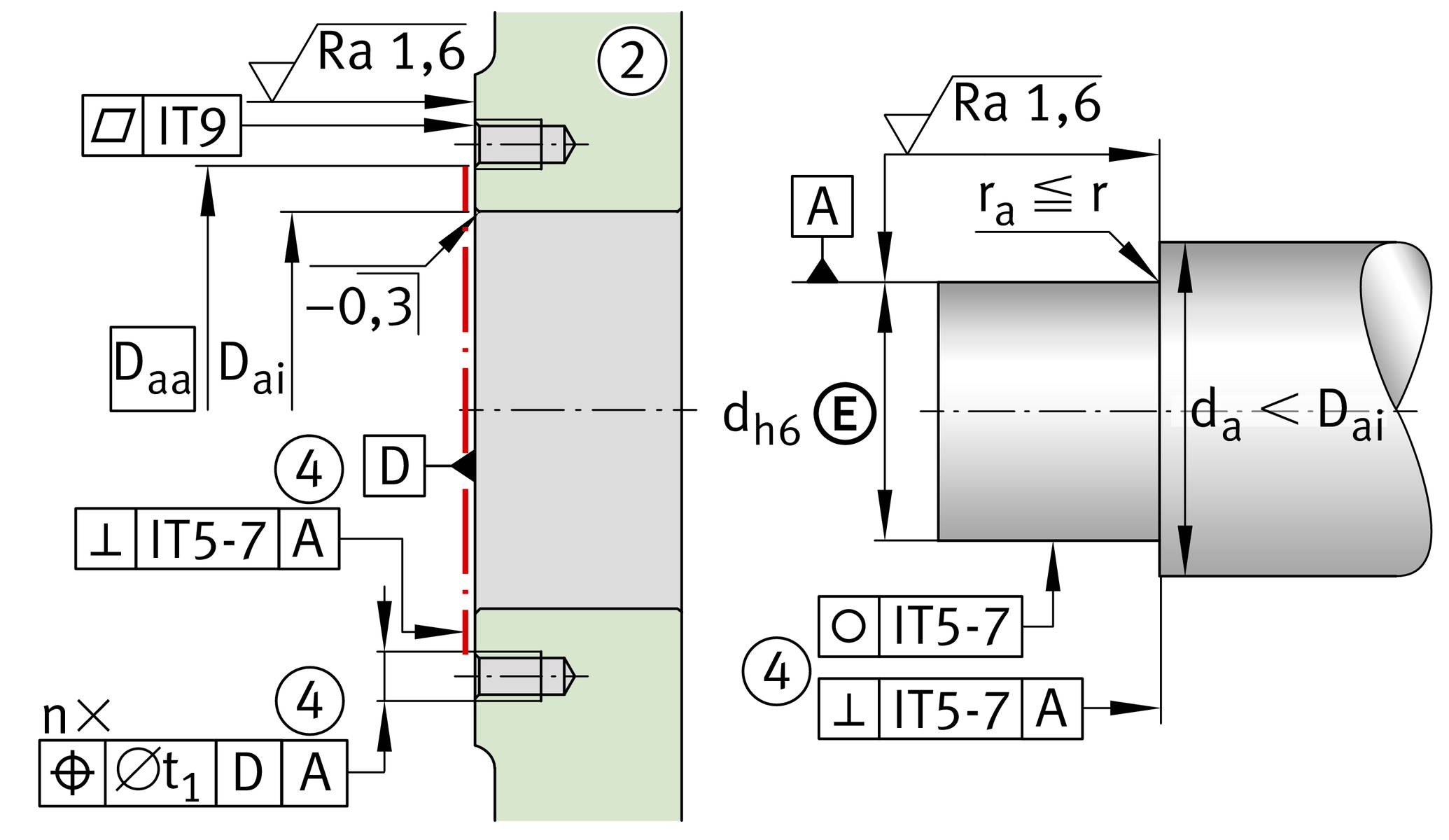

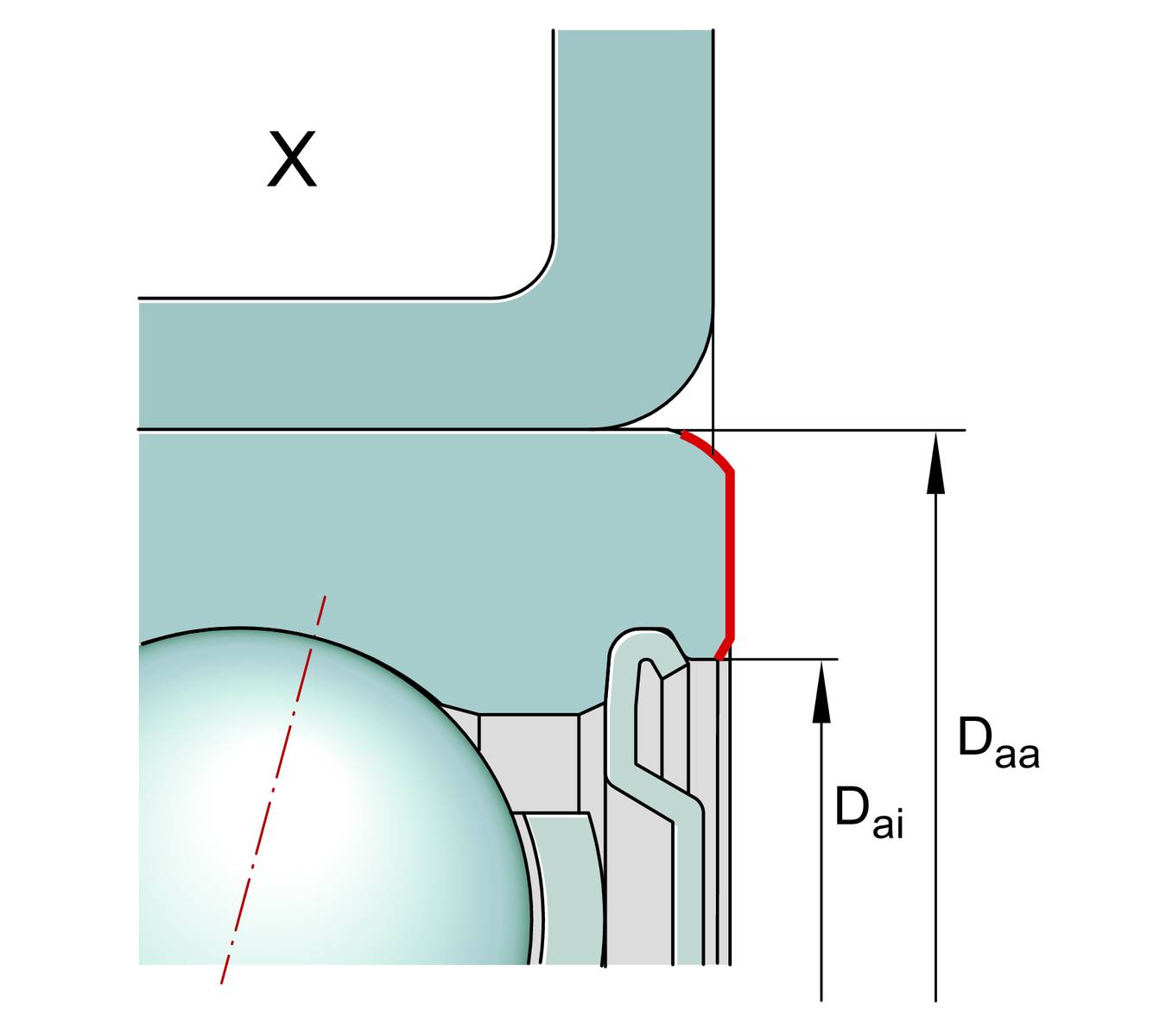

Daa min 32 mm

Dai 27 mm

MA 8 Nm

MRL 0,16 Nm

MM 0,0102 kg*cm2

Tolerancia inferior altura soporte -0,5 mm

Tolerancia inferior anchura anillo interior -0,25 mm

Tolerancia superior altura del soporte 0 mm

Tolerancia superior anchura anillo interior 0,25 mm

Tuerca estriada 1 ZM12

caL 170 N/ｵm

Rmin 0,3 mm

T1 0,2 mm
